Надежные российские технологии для тампонажа грунтов
Современным и надежным способом упрочнения горных пород, а также повышения устойчивости массива трещиноватых горных пород, является смолоинъекционное упрочнение.

Инъекционное нагнетание синтетических смол обеспечивает надежную устойчивость окружающего горные выработки массива, благодаря глубокому проникновению в трещины нагнетаемых растворов, их высоким адгезионным и прочностным свойствам.
ООО «Гидравлические системы» производит оборудование собственной разработки для нагнетания полимерных смол.
.

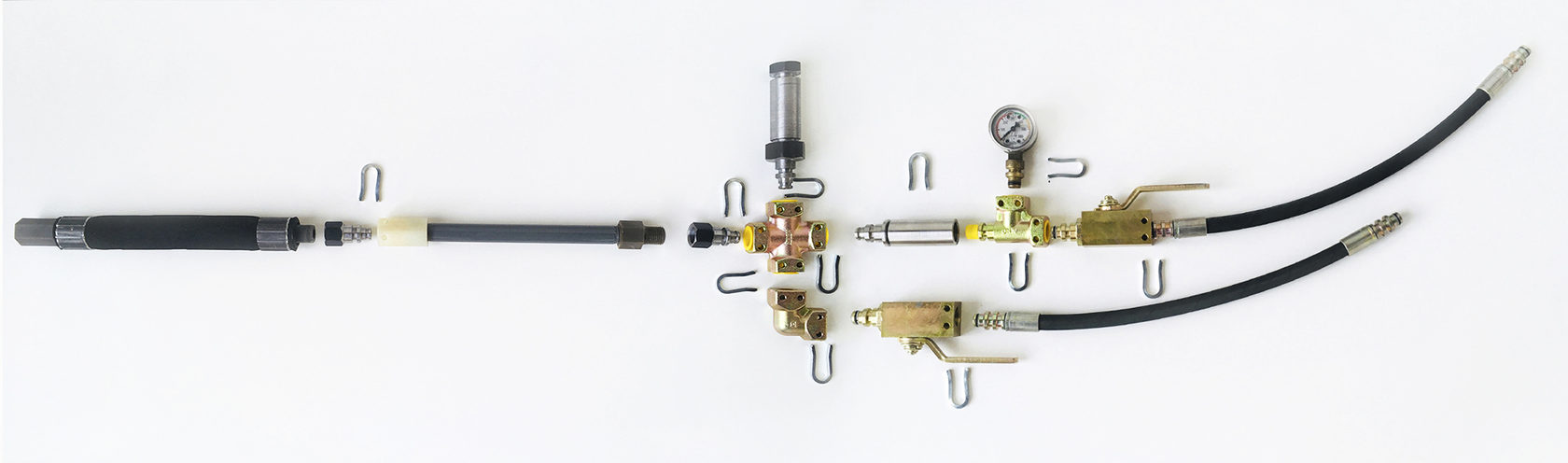

Смесительная система для нагнетания полимерных смол
Герметизатор (со смесителем) D40, 330мм
Штуцер DN10/M20*2,0
Смеситель статический DN10
Клапан предохранительный DN10
Кран DN10
Манометр
Клапан обратный DN10
Скоба соединительная
Продукция
Комплектующие
Герметизатор (со смесителем) D40, 330мм
Герметизатор (со смесителем) D40, 1500мм
Трубка нагнетательная D20, 1500мм
Герметизатор D40
Герметизатор D 40 со смесителем представляет собой специальное приспособление, состоящее из пластиковой трубки со встроенным внутри трубки смесительным элементом с одной стороны и мембраной, закрепленной в пластиковой муфте с обратным клапаном, с другой стороны. Снаружи на пластиковую трубку установлен отрезок резинового рукава, запрессованный с обеих сторон металлическими клипсами. Герметизатор D 40 предназначен для герметизации устья инъекционного шпура и смешивания компонентов при проведении работ по нагнетанию полимерных и прочих смол.


Материалы:

Внутренняя трубка – пластик
Смеситель – металл
Корпус – резина с тканевой армировкой
Клипсы, обратный клапан, мембрана – черный и цветной металл
Муфта – пластик

Паспорт качества:

Наименование: Герметизатор D 40 со смесителем

Производство: Серийное комплектность трубка ПВХ D-20, муфта-клапан М 20*2,0, штуцер М 20*2,0, смешивающий элемент, резина с тканевой армировкой, выпускной клапан, обжимные обоймы

Соединение с магистралью: М 20*2,0 наруж-вход/внутр-выход

Рабочее давление: до 300 bar, после срабатывания всех клапанов и полимеризации смолы в рубашке

Давление пакировки: 10-15 bar

Давление выпускного клапана: 45-50 bar

Диаметр пакировки: 43- 55 мм

Длина рабочей части рубашки: 200 мм

Длина: 330 – 1550 мм

Диаметр: 38- 40 мм

Цвет: серый/белый/черный

Вес 1 шт: 0,45 -1,0 кг

Упаковка: ПЭ стяжка по 10 шт


Трубка нагнетательная D20, 1500мм
Трубка нагнетательная пластиковая используется в нагнетательной системе инъекционных 2-х компонентных насосов для подачи полимерных и фенольных смол в инъекционные шпуры.


Паспорт качества:

Наименование: Трубка нагнетательная (пластик)

Производство: серийное

Комплектность: трубка ПВХ D-20, муфта М 20*2,0, штуцер М 20*2,0

Соединение с магистралью: М 20*2,0 наруж-вход/внутр-выход

Рабочее давление: до 300 bar

Давление разрыва: 430 bar

Длина: 1500 - 1550 мм

Диаметр: 20 мм наружный/10 мм внутренний

Цвет: серый/белый/черный

Вес 1 шт: 0,5 кг

Упаковка: ПЭ стяжка по 10 шт

Трубка нагнетательная D25, 1500мм
Смеситель статический DN10
Смеситель статический DN20
Трубка нагнетательная D25, 1500мм
Трубка нагнетательная пластиковая используется в нагнетательной системе инъекционных 2-х компонентных насосов для подачи полимерных и фенольных смол в инъекционные шпуры.


Паспорт качества:

Наименование: Трубка нагнетательная (пластик)

Производство: серийное

Комплектность: трубка ПВХ D-25, муфта М 24*2,0/ штуцер М 24*2,0

Соединение с магистралью: М 24*2,0 наруж-вход/внутр-выход или М 20*2,0 наруж-вход/внутр-выход

Рабочее давление: до 120 bar

Давление разрыва: 180 bar

Длина: 1500 - 1550 мм

Диаметр: 24,5 мм наружный/17 мм внутренний

Цвет: серый/белый/черный

Вес 1 шт: 0,5 кг

Упаковка: ПЭ стяжка по 10 шт

Смеситель статический DN10
Смеситель статический DN10 используется в нагнетательной системе инъекционных 2-х компонентных насосов для смешивания компонентов А и В полимерных и фенольных смол.
Смеситель статический DN20
Смеситель статический DN20 используется в нагнетательной системе инъекционных 2-х компонентных насосов для смешивания компонентов А и В полимерных и фенольных смол.
Смешивающий элемент, диаметр - 15,6мм; длина - 275 мм
Клапан обратный DN10, DN20
Клапан предохранительный DN10
Черный металл, нержавеющая сталь
Черный металл, нержавеющая сталь
Штуцер DN10/M20*2,0
Кран DN10
Кран DN20
Манометр
О Компании
В 2013 году ООО «Гидравлические системы» вместе с ведущими заводами-производителями страны закончили проектные работы по созданию собственного оборудования для нагнетания полиуретановых, силикатных и фенольных смол, используемых горнорудными и горношахтными предприятиями при укреплении горного массива и угольных пластов.

В 2014 году наше предприятие начало выпуск собственной продукции, что позволило угольным компаниям России сэкономить и время, и транспортные расходы, отказавшись от зарубежных аналогов. В настоящее время ежегодно увеличивается производство комплектующих, а также идет разработка нового оборудования для нагнетания различных составов.
Сертификат соответствия и протоколы испытаний
